PFA 불소중합체 튜빙 및 피팅 사양 및 테스트 성능
►사양
간편하고 설치하기 쉬운 디자인으로 FIT-ONE은 플레어형 피팅이 공통적으로 가지고 있는 단점인 저항력 부족을 극복했습니다.
최대 작동 온도: 392°F (압축 링의 재질에 따라 다름)
최대 작동 압력: 101.5 Psi G
적용 유체: 액체
적용 가능한 튜브 재질: PFA 또는 PTFE
너트 재질 : PFA
본체 재질 : PFA 또는 PTFE
이러한 혁신적인 피팅의 개발은 다음과 같은 특징을 도입한 당사의 사업 모델을 통해 가능해졌습니다.
►인장 저항성이 높아 안정적인 피팅이 가능합니다.

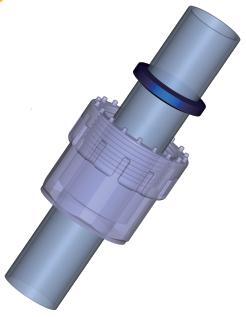

PFA 피팅 FIT-ONE 압축 링 디자인은 일반 플레어 타입 피팅의 단점을 완벽하게 해결한 솔루션입니다.

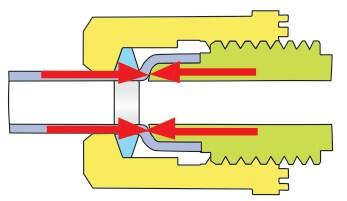

압축 링은 튜브를 단단히 잡아당겨서 인장에 대한 높은 저항성을 달성합니다.

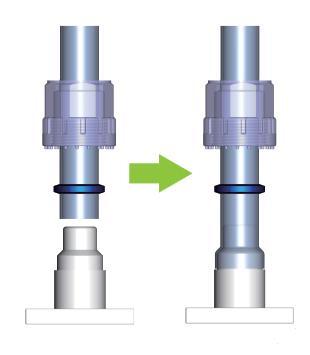

나사 너트는 지정된 위치에 고정하면 압축 링에 압력을 가해 PFA 튜브 와 PFA 바디 피팅 사이의 결합을 고정합니다 .

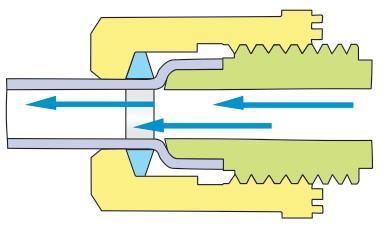

►유체압력손실이 적고 액체의 교체가 용이함
낮은 토크 고정 너트는 유체 경로의 흐름을 확보하고, 유체 압력 손실을 최소화하고 액체 잔여물을 줄이는 데 도움이 됩니다.
결과적으로 액체의 교체가 쉽게 이루어질 수 있다.

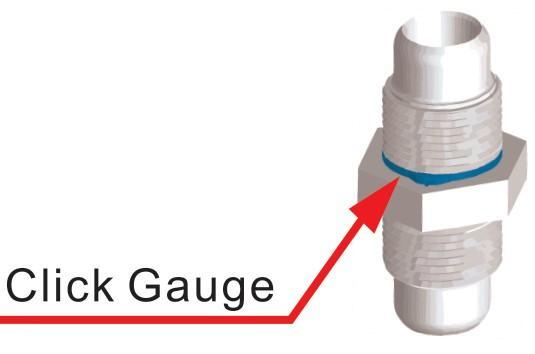

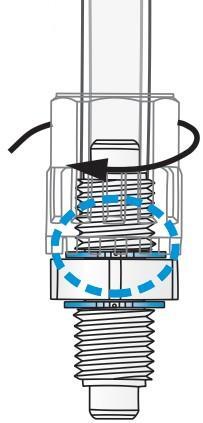

► 고정 알림 장치로 클릭 게이지 사용
클릭 게이지는 최적의 고정 위치를 표시하여 피팅을 손상시키지 않고 성능을 극대화합니다.

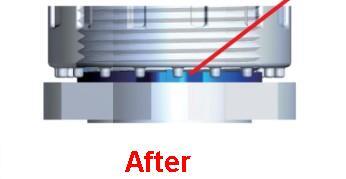

너트가 본체의 최적의 위치에 고정되면 게이지는 진동이나 소리를 통해 작업자에게 알립니다.

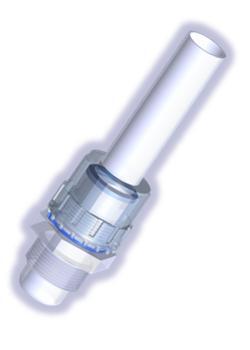

► FIT-ONE PFA 피팅 어셈블리
- FIT-ONE은 사용의 간편함과 최고의 안전성을 약속합니다.
- PFA 피팅은 극한의 긴장에도 뛰어난 회복성을 제공하며 튜브 길이가 두 배로 늘어났을 때에도 견고한 연결을 유지합니다.
- 모든 제품에 대한 완전한 추적성
- 귀하의 모든 요구 사항을 충족하도록 완벽하게 사용자 정의 가능
- 원치 않는 사고 발생 시 대응할 수 있는 귀중한 시간을 확보합니다.
- 고온 98% 황산 사이클 테스트에서 누출 없음
- 간단한 디자인으로 뛰어난 성능을 발휘합니다.
- 특수 렌치, 구성 요소 및 조립 도구를 사용하면 시간과 인력을 더 많이 절약할 수 있습니다.
1. 압축 링
2. PFA 너트
3. PFA 피팅 바디
4. PFA 튜브
5. 핫에어건
6. 플레어 도구
► 조립 FIT-ONE PFA 플레어 타입 피팅 에 대한 방법
1. 잘라내다 PFA 튜브 튜브 커터를 이용해 균일하게 잘라냅니다.

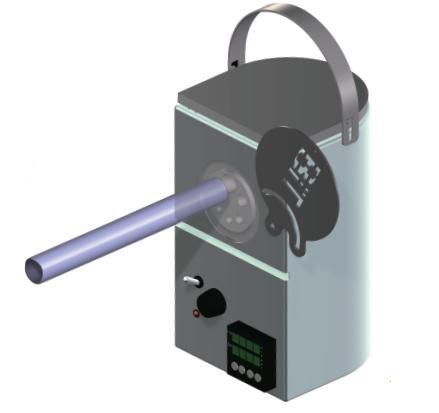

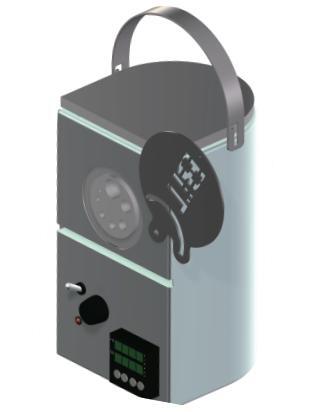

2. 전원을 켜고 히터를 적절한 온도로 설정하세요.

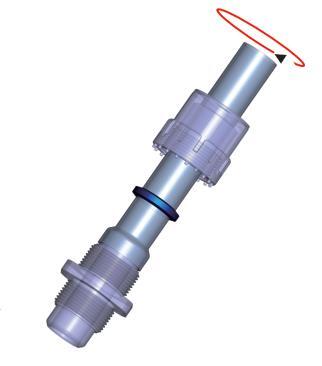

3. 너트를 적용하고 압축 링 에게 PF A 튜브 , 순서대로요.
4. 설정온도에 도달하면 PFA Tub e를 삽입합니다. 결합 포트에 넣습니다. 적절한 시간에 제거하십시오.

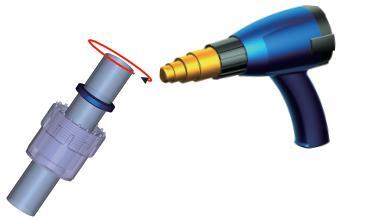

*대안: 핫에어건 . 핫에어건을 사용할 때는 튜브를 320ºC까지 가열하고 PFA 튜브를 회전시킵니다 . 균일하게 가열되도록 합니다.
5. 플레어링 툴을 PFA 튜브 에 즉시 삽입하고 식은 후 제거하세요.

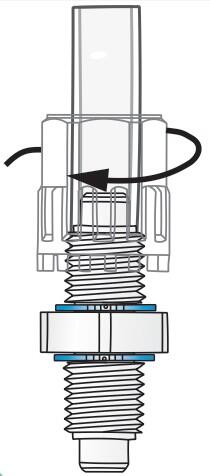

6. 튜브를 피팅에 삽입 하고 너트 발톱이 클릭 게이지에 닿을 때까지 너트를 조입니다.
►150°C에서 98% 황산에 대해 테스트됨
- 비용접 마이크로 진공 탱크 포함
- 150°C에서 98% 황산에 대해 테스트됨
- 용량 200L ~ 500L
- 최대 작동 압력 25°C에서 10-1 mbar
- PFA 라이닝 탱크를 성형하여 용접 조인트가 전혀 없습니다.
► PFA 피팅의 인장 시험
- PFA 튜빙은 떨어지기 전에 두 배 더 길게 잡아당겨집니다.
- 압력 저항성이 매우 뛰어납니다.
► PFA 피팅의 압력 저항성/ 기계적 강도
- 유압 압력 파열 테스트(SEMI 표준-F10)
- 불소폴리머 피팅 FIT-ONE은 튜브가 폭발하더라도 높은 압력 하에서도 잘 연결 상태를 유지합니다.
- 부에노의 PFA 튜브 폭발 후에도 균일한 벽 두께를 나타냄
* 당사는 사전 통지 없이 모든 콘텐츠의 디자인, 정보 및/또는 사양을 수정, 해석할 권리가 있습니다.*
